作为农学博士，一直习惯采用word投稿，怎么突然想起来用Latex投稿呢？问就是因为我有一个计算机专业的女朋友（准确的说应该是爱人），在她的影响下我决定试一试。发文的主要目的是帮助大家顺利完成投稿，避免投稿系统编译后的PDF文件出现乱码。

1、撰写。整个撰写过程是在overleaf上完成的，写之前需要下载Elsevier模板，链接给大家放到最后。

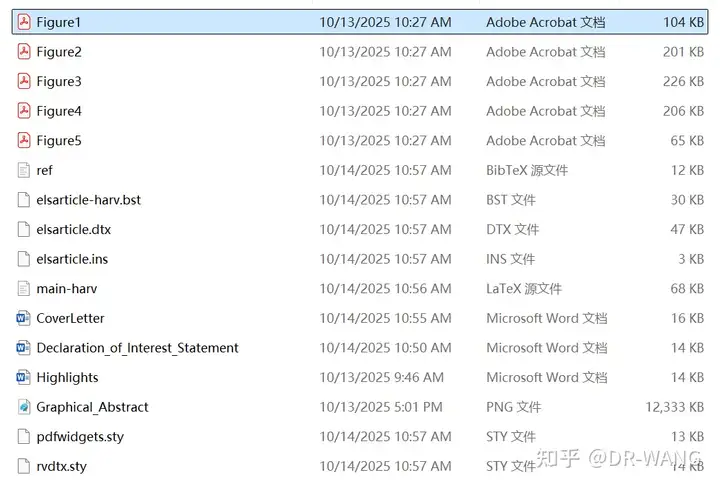

2、投稿。投稿前需要准备以下几类文件：（1）在投稿系统中类别为manuscript的文件：.tex文件(main-harv文件）；.BST文件；.Bib文件（ref文件）；.sty文件。（2）类别为Figure的文件，这里就是上传你论文中的所有图，例如Figures 1-5。（3）类别为Latex源文件的文件：.dtx和.ins文件。（4）其他文件，如coverletter等按需上传。将这些文件分别上传或打包上传均可成功编译为供审稿的.PDF文件。

3、注意。有些帖子还说必须上传.cls文件，事实上不是必须的。

4、经验。（1）如果之前有写代码经历，上手overleaf会比较快；（2）整个撰写过程不需要关注页码、图编号、表编号、公式编号，overleaf会自动帮你排好，非常方便；（3）打出来的公式很专业，跟mathtype差不多，比word自带公式编辑器好看多了。（4）最好上传PDF格式的图，小且清晰。（5）由于是写的过程中直接生成PDF，没有word，大家根据自己的情况选择。

（5）感谢爱人的鼓励，又学会一项新技能。

如果大家在使用overleaf撰写和投稿过程中有任何问题，一起交流哦。

投稿模板：LaTeX instructions for authors| Elsevier
