做光学系统设计这行快 8 年，Code V 早就成了我桌面上的 “常驻嘉宾”。

刚入行时总觉得它门槛高 ―― 参数面板里的 Zernike 系数、赛德尔像差术语堆在一起，光调个初始结构就能卡一下午。但真用熟了才发现，这软件最牛的不是 “能算”，而是能把 “设计图纸” 和 “工厂量产” 死死焊在一起。

前两年接了个工业检测镜头的项目，客户要求 200mm 焦距下畸变率＜0.1%，还要兼容 3 种不同靶面的相机。一开始按经验搭了双高斯结构，用普通软件算出来指标漂亮得很，结果打样回来实测畸变居然到了 0.3%，差点砸了招牌。

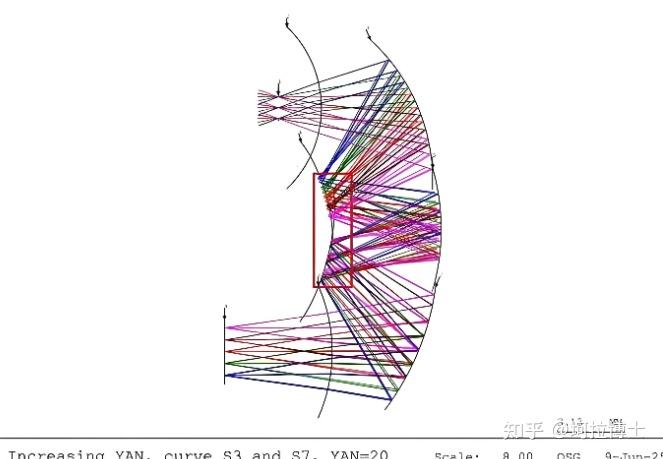

后来换 Code V 重新做：先用它的 “智能优化库” 跑了 50 组初始结构，自动筛选出 3 组像差平衡最好的；接着重点调了边缘视场的彗差和场曲，这里必须提一嘴 ―― 它的 “实时像差贡献分析” 功能太顶了，能直接标出哪片镜片对畸变影响最大，不用瞎试；最后加了公差分析，把加工误差、装配偏心这些工厂里实际会遇到的问题提前算进去，给镜片加工留了 0.02mm 的厚度公差冗余。

第二次打样，实测畸变 0.08%，MTF 在 50lp/mm 处中心达到 0.85，边缘也有 0.72，客户当场签了量产合同。

还有个车载镜头项目更典型。夜间行车时镜头总出现 “鬼像”，排查了半天才发现是红外滤光片的反射光在镜筒里乱蹿。用 Code V 的 “ stray light wizard ” 功能，把镜筒内壁的糙度、镜片镀膜的反射率都输进去，直接模拟出了 6 条主要杂散光路径。后来在镜筒里加了 3 处遮光罩，鬼像强度降了 92%，夜间成像清晰度直接提了一个档次。

这几年摸下来，真心觉得光学设计不是 “画图纸” 那么简单。Code V 最让我离不开的，是它能帮你跳出 “纯理论设计” 的坑 ―― 比如算公差时会自动标注 “哪项误差对成像影响最大”，让你知道工厂里该重点控制什么；优化时会提醒 “这个结构虽然指标好，但某片镜片的曲率半径太极端，工厂磨不出来”。

给刚入行的朋友提 3 个建议：?别一上来就死磕复杂结构，先用 Code V 的 “模板库” 把经典镜头（双高斯、摄远、反摄远）摸透，理解每种结构的像差特性；?杂散光和公差分析一定要早做，这俩是设计落地的关键，别等打样了才发现问题；

?多把仿真结果和实测数据对比，我自己建了个表格，专门记 “仿真 MTF vs 实测 MTF”“设计畸变 vs 实际畸变” 的差异，久了就知道该怎么给仿真留余量。
